胶球清洗装置系统技术性升级
连云港宏庆电力辅机开发有限公司设计制造胶球清洗--胶球清洗装置--凝汽器胶球清洗装置--中央空调胶球清洗装置--冷油器胶球清洗装置--换热器胶球清洗装置--单流程胶球清洗装置--双流程胶球清洗装置◆◆◆服务指南→技术支持:13861430261←→查阅胶球清洗--胶球清洗装置--胶球清洗装置详细资料←→请登陆:http://www.lyg027.com/ http://www.lyg266.com/ http://www.lyg299.com/ http://www.hq6778.com
①单栅板式收球网←→双栅板式[∧]收球网←→漏斗式收球网[胶球回收网器]。
②JQ型胶球清洗泵(胶球输送泵)。
③ZQS型装球室(胶球存储器)。
④FH型分汇器(清洁海绵胶球切换三通管阀)。
⑤胶球--凝汽器专用胶球[橡胶球＋普通胶球＋金钢砂胶球＋半金钢砂胶球]。
⑥XEW型旋转强排污反冲洗二次滤网(循环冷却水二次过滤净化装置)。
⑦球阀--胶球清洗装置专用球阀[材质为:铸钢--不锈钢]。
⑧PLC自动控制柜。
一、胶球清洗装置概述:
胶球清洗--胶球清洗装置--凝汽器胶球清洗装置是由二次滤网--手动二次滤网--电动二次滤网--自动二次滤网--全自动二次滤网--定时排污二次滤网--反冲洗二次滤网--电动反冲洗二次滤网--自反冲洗二次滤网--强排污反冲洗二次滤网--立式二次滤网--卧式二次滤网--自吸式二次滤网←→单栅板式收球网←→双栅板式[∧]收球网←→漏斗式收球网[胶球回收网器]＋JQ型胶球清洗泵(胶球输送泵)＋ZQS型装球室(胶球存储器)＋FH型分汇器(清洁海绵胶球切换三通管阀)＋PLC自动控制柜＋胶球--凝汽器专用胶球[橡胶球＋普通胶球＋金钢砂胶球＋半金钢砂胶球]＋球阀--胶球清洗装置专用球阀[材质为:铸钢--不锈钢]管路等部件组成。它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管,对冷却管进行反复擦洗.该装置可在机组不用停机、不减负荷的条件下,胶球在线清洗凝汽器冷却管内污垢及带出杂质,提高凝汽器内冷却管清洁度，提升凝汽器真空度和汽轮机热效率，胶球在线清洗装置可按您的需求随时投入胶球自动清洗状态,始终保持凝汽器冷却管内的清洁,延长冷却管的使用寿命,提高发电厂的经济效益,保障机组安全的运行。连云港宏庆电力辅机开发有限公司设计制造的胶球清洗装置系统升级组合设计先进结构合理,性能稳定可靠。双栅格式[∧型]收球网采用不锈钢双栅格网板分流型结构。另有适用于中小型机组的单栅格网板＋LSHK型漏斗式收球网.具有操作方便,胶球回收率≥96%.

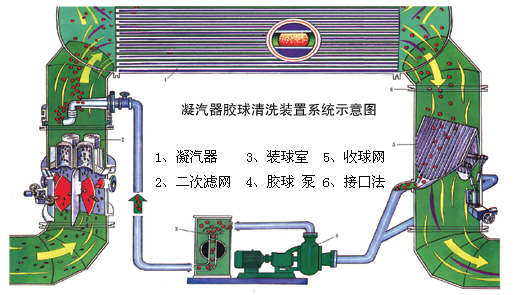

二、胶球清洗装置系列工作原理：
胶球清洗--胶球清洗装置--凝汽器胶球清洗装置投用时，选用合适的胶球,因为普通胶球的溶重小，选用普通胶球的湿态直径比冷却管内径略大点（约1mm）。选用橡胶球＋金钢砂胶球＋半金钢砂胶球且小于冷却管点(约1mm).先关闭装球室手阀，再将胶球从装球室手孔处投入装球室内,使用数量为凝汽器进水室铜管数的10%左右，打开系统两端球阀[收球阀和投球阀],然后启动胶球泵,胶球就在此循环水进口管道，胶球在循环水水流带动下,进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进出口压力差的作用下被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球在循环水夹带进入循环水回水管，胶球进入收球网被收球网板的阻拦下,收球网把胶球分离出来进入装球室,由胶球泵抽出重新回打入循环水进口管道,如此循环往复对凝汽器冷却管实现连续稳定清洗，清洗时间一般≥40分钟。
三、胶球清洗装置系统组成及配件说明：
二次滤网--手动二次滤网--电动二次滤网--自动二次滤网--全自动二次滤网--定时排污二次滤网--反冲洗二次滤网--电动反冲洗二次滤网--自反冲洗二次滤网--强排污反冲洗二次滤网--立式二次滤网--卧式二次滤网--自吸式二次滤网←→单栅板式收球网←→双栅板式[∧]收球网←→漏斗式收球网[胶球回收网器]---配件→电动执行机构--轴瓦--配套栅板网--骑马座[成套] ←→XEW型二次滤---网二次滤网--手动二次滤网--电动二次滤网--自动二次滤网--全自动二次滤网--定时排污二次滤网--反冲洗二次滤网--电动反冲洗二次滤网--自反冲洗二次滤网--强排污反冲洗二次滤网--立式二次滤网--卧式二次滤网--自吸式二次滤网←→ZQS型装球室←→JQ型胶球泵←→型分汇器←→阀门球阀--胶球清洗装置专用球阀[材质为:铸钢--不锈钢]管路及电器控制装置构成←→PLC自动控制柜等组成
|
|
|
