胶球清洗《一体化收球器发明》

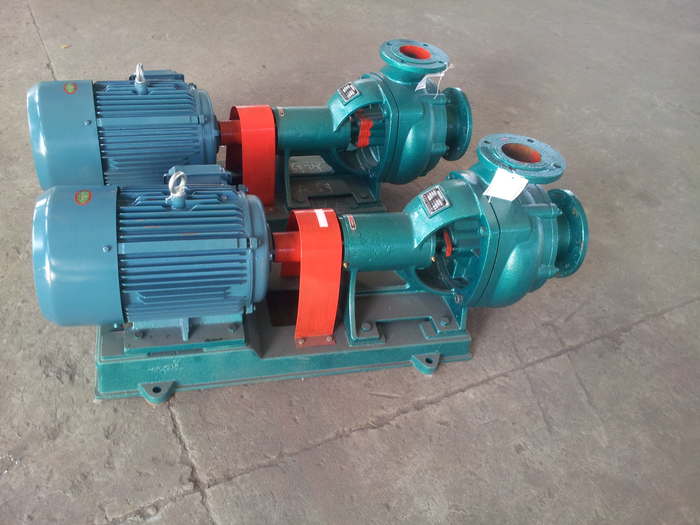

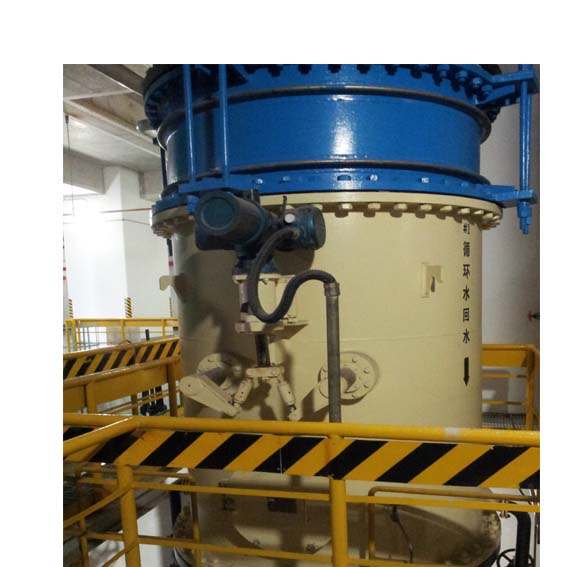

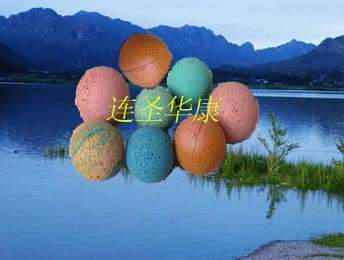

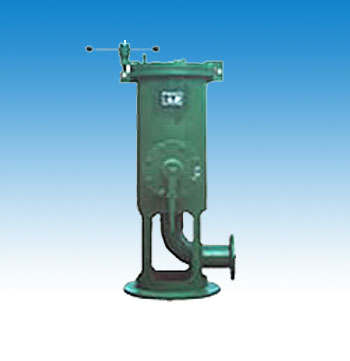

一、概述 胶球清洗装置《一体化投收球》是汽轮发电机组对凝汽器冷却管内壁进行有效清洗的设备。该装置使用性能的好坏，直接影响到凝汽器的清洁程度和传热效率。该装置的适用范围相当广泛，它不仅适用于汽轮机的凝汽器，同样也适用于石油、化工等单位固定管板式热交换器的冷却管清洗，在连续工作不降低负荷的情况下，该装置可随时投入使用，始终保持冷却管的清洁状态，延长冷却管的使用寿命，减轻劳动强度，是提高电厂经济效益、保障凝汽器安全经济运行，档可缺少的必备装置。 《连圣华康牌》胶球清洗装置---凝汽器胶球清洗装置是目前国内更新换代节能环保产品，本产品主要组成部件二次滤网和收球网是当前的两中形式。它具有以下特点： （1）设计结构新颖合理。 （2）操作方便。 （3）胶球回收率高（≥96） （4）二次滤网过滤能力强。二、胶球清洗系统图 胶球清洗系统由二次滤网、收球网、装球室、胶球泵、分汇器、阀门、管路和电器控制装置构成。三、工作原理 选用合适的海绵胶球，球的湿态走径比冷却管内径略大一点（约1—2mm）且湿态比重和水相近。将胶球从装球室手孔处投入装球室内，数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵，打开系统两端球阀，胶球就在此循环水进口压力略高一些的水流带动下，进入凝汽咕嘟水室。因胶球是一个多微柔软的弹性体，在循环水进出口压力差的作用下被挤压通过冷却管，对冷却管内径进行一次抹擦，使管内壁污垢随水流带出，胶球循环水经过水管进入收球网，在收球网板的阻拦下，把胶球分离出来，由胶球泵抽出重新回到胶球室，如此循环往复对凝汽器冷却管实现连续清洗。四、胶球清洗装置的组成 （1）二次滤网： 二次滤网是冷却水净化装置的主要设备之一，它清除了大于6mm以上的一切杂物，对保障胶球的畅通无阻和凝汽器的正常工作，起到了关键作用。（附图二）详细工作参数等情况参阅“二次滤网”专用说明书。电动旋转高压水反冲二次滤网结构形式如图2，它主要由：（1）壳体（2）不锈钢网芯（3）高压喷咀（4）传动机构（5）减速机（6）排污门等六个部件组成。 （2）收球网： 收球网是胶球清洗系统中的关键设备，它安装在凝汽器的出水管段上，它的作用是把胶球从冷却水中分离出来，我厂设计的收球网型式，是漏斗式它克服了栅网板式收球网漏球，堵球等现象。收球率可达95%以上。 （3）装球室： 装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置，它由外壳、漏斗、切换阀等组成，并配有观察窗、放气、放水电磁阀门等。 （4）胶球泵： 它是胶球清洗装置系统中使用胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和胶球磨损小等优点 （5）分汇器： 主要投、收球的分配之用，保证胶球投放准确性。确保胶球的回收率﹙≥95%﹚。 （6）胶球： 选用胶球的种类，直接影响凝汽器胶球清洗装置的使用好坏，清除软垢，一般选用剥皮球，经久耐用，如果凝汽器冷却水釆用地下水，一般选用剥皮球﹙75%﹚＋金钢砂球﹙25%﹚，参插使用清洗效果更好。
