射水(式)抽气器

                     余热发电凝汽器真空系统射水式抽气器(真空泵组)节能改造

连云港市宏庆电力辅机开发有限公司
     我公司对本钢集团北台分公司安装投产了2台9MW汽轮发电机组射水式抽气器进行改造，真空泵组的配套设计每台机组配套2台功率为55kW的射水泵，运行方式为一用一备。起初为全压运行，压力0.41MPa，电流55A，射水式抽气器有明显的冲击振动现象。运行1年后，发现抽气器扩压管的缩颈接口处出现针眼大小的穿孔，压力水从中喷出，而且有数量增加和孔眼扩大的趋势，汽轮机真空下降，排气温度上升，临时采取耐火泥阻塞后恢复正常。停机检查，看到扩压管的缩颈位置及其末端产生了大量的蜂窝状冲刷痕迹，深度达2mm~8mm，局部穿透。

我公司技术部针对出现问题原因分析如下

　　①射水式抽气器是维持凝汽器真空系统的重要部件，其工作原理是：由射水泵来的0.0.35MPa~0.4MPa压力水经喷嘴将压力能转变为动能以高速射出，在混合室内形成高度真空，将凝汽器内的气、未凝结汽体吸入混合室内，然后与压力水混合，经扩压管带出射至冷却水池。

　　②在实践运行中，由于在真空状态下水、气、汽混合物产生强烈的扩容混合作用（在设备旁可听到其形成强烈的水汽冲击爆炸声音），对射水式抽气器的扩压管形成了强烈的冲刷，致使其使用寿命只有缩短。

　　③研究岀解决问题的方如下：一台冲刷量小的，现场在冲刷部位用清洗剂进行清洗后，涂一层光滑的可赛新金属修补剂，经过一段时间检测表明有效果，可以延长使用2-5年。另一台新的部件--扩压管---被冲刷部分进行了改造(选用不锈钢316L)：表面光滑，抗水冲刷性能好。试验6个月后，拆检冲刷面，未发现明显的冲刷痕迹，效果特别好。接着通过试验将射水泵的出水压力利用变频调节逐渐降低，最后在保证凝汽器真空不变的情况下，射水压力调低到了0.25MPa，即稍大于凝汽器真空绝对值，比调整前降低了0.10MPa，这时发现在抽气器旁几乎听不到水汽的冲击声，显得非常平稳。经过连续运行，确定凝汽器真空值可维持不变，而射水泵的电流则明显降低，节约电能45%，经过运行半年和1年后的检查确认运行状况非常良好。

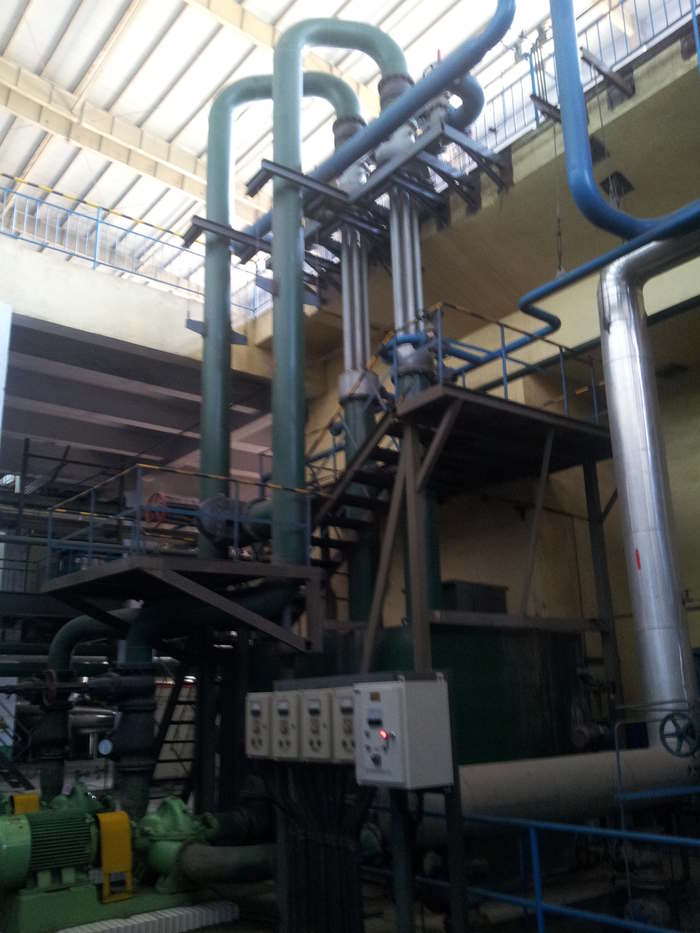

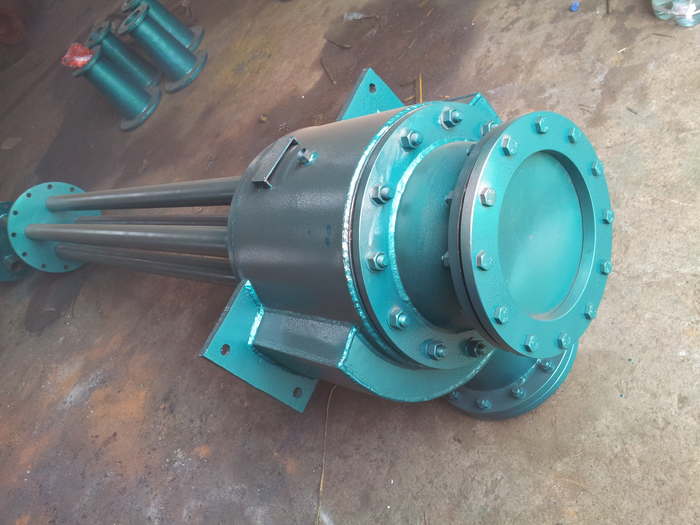

        ①改进型射水式抽气器    ②改进型射水式抽气器安装图片
