过滤器(滤水器)的选型说明

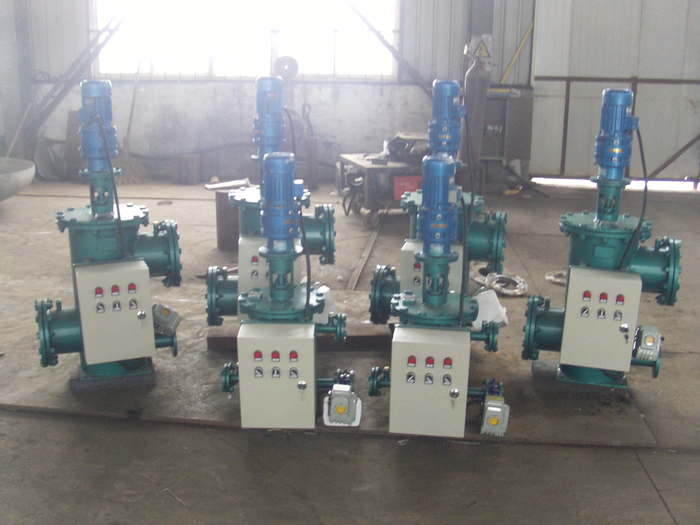

全自动反冲洗滤水器规格选型表
一、全自动反冲洗滤水器型号规格:
进出水管 ：DN20 DN32 DN40 DN65 DN80、DN100、DN125、DN150、DN200、DN250、DN300 DN350、DN400、DN450 DN500、DN600
过滤精度 ：P级1-15mm，W级0.2-0.9mm
压力等级 ：<0.6MPa，0.6MPa，1.0MPa，1.6MPa，>1.6MPa
设计流量 ：5t/h至4000t/h
过滤面积 ：700mm^2至758000mm^2
二、全自动反冲洗滤水器运行说明:
全自动滤水器在正常过滤状态时，电动减速机不启动，排污阀处于关闭状态。从进口进入滤水器筒体内，水通过滤网产生压力差，随着过滤的不断进行，各种杂物在滤网上的附着，通流面积逐渐减少，压力差逐渐升高，当压力差达到预设值时，差压变送器将信号传送给PLC，过滤器(滤水器)进入自动反冲洗状态，PLC指令启动电动减速机启动按设定转速带动滤网芯旋转，PLC再次指令启动电动排污阀，此时各种杂质将会在一定量水反冲洗后经电动排污阀，从排污口排至排污系统，约五分钟完成自动反冲洗全过程、自动反冲洗、自动排污过程后，压差恢复正常时，PLC指令停止电动减速机运行，PLC指令同时关闭电动排污阀，过滤系统进入正常过滤状态，等待下一次自动反冲洗循环。不同的滤网适用于不同的过滤精度(采用不锈钢板开孔制作过滤网，具有强度高，使用周期长，安全系数高等优点)。过滤器(滤水器)过滤精度≤0.9mm[采用不锈钢板激光制作滤网，过滤精度具有过滤精度精，强度高，使用周期长。]。PLC控制系统可根据用户要求进行不同配置设计，并可与LCU机房、DCS系统联网运行，同时还可以现场手动操作等控制。自动反冲洗过滤器(滤水器)配安全保护有报警系统，确保过滤系统的安全稳定运行。
 |
