旋膜除氧器/无头旋膜除氧器的比较
一、 除氧器应用现状
目前国内普遍采用的是带有除氧头的常规除氧器(以下简称有头除氧器)，它的类型有喷雾填料式、淋水盘式及喷雾淋水盘式。除氧过程是在除氧头中完成的，包括在喷雾层的初步除氧，可除去水中的大部分气体，在下面的淋水盘层或填料层进行深度除氧，除去水中的残余气体。
随着科学技术的发展，技术创新已成为企业占领市场的重要一环，我公司也在新型无头除氧器的开发上有了很大突破，尤其是在喷雾型无头除氧器取得了较大发展，现将该产品的情况介绍如下：
二、无头除氧器的工作原理及特点
工作原理

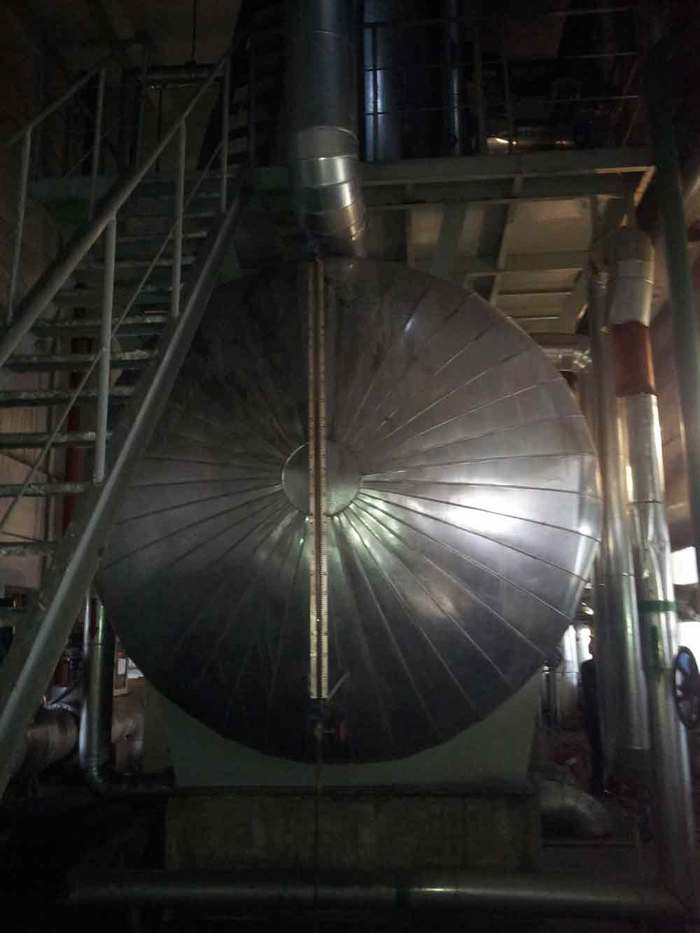

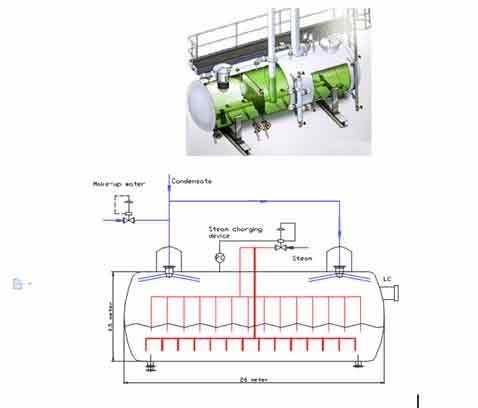

凝结水从盘式恒速喷嘴喷入除氧器汽空间，进行初步除氧，然后落入水空间流向出水口；加热蒸汽排管沿无头除氧器筒体轴向均匀排布，加热蒸汽通过排管从水下送入无头除氧器，与水混合加热，同时对水流进行扰动，并将水中的溶解氧及其他不凝结气体从水中带出水面，达到对凝结水进行深度除氧的目的。水在无头除氧器中的流程越长，对水进行深度除氧的效果越好。蒸汽从水下送入，未凝结的加热蒸汽（此时为饱和蒸汽）携带不凝结气体逸出水面，流向喷嘴的排汽区域（喷嘴周围排汽区域为未饱和水喷雾区），在排汽区域未凝结的加热蒸汽凝结为水，不凝结气体则从排气口排出。不凝结气体在流向排气口的流程中，在水容积一定的情况下，无头除氧器筒体直径越大，汽空间不凝结气体分压力越小，这样就能有效控制不凝结气体在液面的扩散，避免二次溶氧的发生，因此，无头除氧器筒体采用大直径为佳。300MW及以上的无头除氧器通常采用3800mm的直径。
三、无头除氧器与有头除氧器"比较"
基本结构和参数的比较
1、无头除氧器
除氧形式：喷雾型。
无头除氧器除氧原理：凝结水通过喷嘴充分雾化，进行初步除氧，蒸汽从液面下的蒸汽分配管喷出，完成最终除氧。
结构及材料：无头除氧器结构，除氧喷嘴内置于水箱内；喷嘴及鼓泡管采用不锈钢材料，壳体采用碳钢。
喷嘴及其容量：盘式恒速喷雾喷嘴；300MW机组配1个1200t/h喷嘴；600MW机组配2个1200t/h喷嘴。
无头除氧器最大容量高达6000t/h（1300MW机组）。
寿命由于没有除氧头，从而避免了水箱上部大的集中载荷，筒体应力大大减小，降低了产生应力裂纹的可能性。
2、有头除氧器
除氧形式：喷雾淋水盘或其他型式。
除氧原理：通过喷嘴雾化，去除大部分氧气；深度除氧阶段，凝结水一层层交错向下流动，蒸汽从下部进入淋水箱。
结构及材料：双容器结构(除氧头 水箱)，除氧头采用不锈钢复合板，水箱采用碳钢。
净质量：水箱和除氧头总质量300MW机组约90t/台；600MW机组约140t/台。
喷嘴及其容量：弹簧喷嘴，配多个小流量喷嘴，单喷嘴最大流量25t/h。
大容量：2400t/h（600MW机组）。
寿命：由于有除氧头，水箱上部有比较大的集中载荷，筒体应力大大增加，在运行中将大量产生应力裂纹，从而降低除氧器设备使用寿命。
机组安装布置比较
检修维护平台：无头除氧器只需沿水箱布置1个平台，有头除氧器至少需要2个平台。
管路系统：无头除氧器管路系统少，安装简单容易；有头除氧器在除氧头和水箱之间，需要接平衡管，管路较长，安装相对较复杂。
保温材料：无头除氧器需用较少，有头除氧器相对较多。
排汽凝汽器：无头除氧器由于除氧时被带走的蒸汽量很少，不需要排汽凝汽器；有头除氧器由于除氧时被带走的蒸汽量很多，需要安装排汽凝汽器进行再回收利用或防止冬天结冰。
高度尺寸：无头除氧器300MW机组为4～5m，600MW机组为5～6m（总高度降低了3～4m）；有头除氧器300MW机组为7～8m，600MW机组为8～9m。
抗震效果：无头除氧器为单容器结构，因此具有极佳的抗震能力；而有头除氧器的除氧头焊接在水箱的上部，总体高度较高，并且在除氧头和水箱之间存在应力，因此抗震效果相对较差。
基础荷载：无头除氧器由于质量较轻，对基础的荷载较小，300MW机组2支座，600MW机组支3座；有头除氧器为相对较重，基础荷载较大。
有效容积百分比：无头除氧器有效容积占总容积的70～72，由于将除氧头和水箱合二为一，因此总体积大于有头除氧器的水箱，但远远小于有头除氧器的除氧头和水箱的总体积之和。有头除氧器有效容积占总容积的75～80。
除氧器尺寸对比见表1。
机组 类型 除氧头 水箱
直径 长度 直径 长度
300MW 有头 2.5 8.6 3.5 19.4
无头 － － 3.8/4.0 20/21
600MW 有头 2.5 15.0 3.9 26
无头 － － 3.8 29
设备运行及性能比较
1、无头除氧器
无头除氧器运行压力0.02～2MPa，适合于真空、大气、过压运行，定滑、运行。
可选择过热蒸汽、饱和蒸汽、湿蒸汽（90）、蒸汽/水混合物、热水单一除氧介质，也可混合使用，取决于用户。
被除氧水种类有凝结水/给水、补充水/化学除盐水，能够将较低温度的给水加热到除氧器饱和温度。
无头除氧器负荷变化范围在10～110，均保证出水含氧量小于5×10-6（即最低负荷可达10）。
水箱加热由标准的蒸汽分配管完成，即在除氧过程中保持水箱加热，无头除氧器不需额外的水箱加热装置。
无头除氧器正常运行时的噪音不超过63.5dB（A）。
当除氧器入口蒸汽在15～80m/s时，运行的除氧器几乎没有振动或振动很小（低振动是内置式无头除氧器的显著优点）。
出水含氧量性能保证值不高于5×10?-6，正常运行时2×10-6左右（国电石嘴山电厂2×300MW机组，正常运行时不高于2×10-6；内蒙准格尔电厂2×300MW机组，正常运行时只有1.5×10-6）。
在蒸汽区域没有压力差。
随着压力升高，水仍能保持饱和状态。
无头除氧器不需要启动再循环泵。
2、有头除氧器
运行压力0.049～0.83MPa或0.147～1.202MPa。
主要使用汽机低压抽汽。
被除氧水种类有凝结水/给水、补充水/化学除盐水，在将低温给水加热到除氧器饱和温度时会遇到一些困难。
负荷变化范围在35～105，出水含氧量小于等于7×10-6。
需额外的水箱加热装置。
符合国内噪音工业标准85dB（A）。
有些设计振动较大。
出水含氧量5×10-6～7×10-6。
随着压力升高，水可能出现过冷状态。
需要启动再循环泵。
机组可靠性比较
喷嘴的可靠性：无头除氧器喷嘴的设计，无转动部件，免维护，具有自身过滤功能以防堵塞，高度可靠；有头除氧器除氧头内部存在转动部件，机组故障率提高。
应力集中：无头除氧器由于采用单容器结构取消了除氧头，避免了水箱与除氧头处的应力裂纹；有头除氧器在除氧头和水箱之间采用焊接连接，因此不可避免地存在着应力裂纹。
热疲劳寿命：无头除氧器的加热蒸汽从水下送入，使除氧器整体工作温度水平降低，金属热疲劳寿命大大提高；有头除氧器的加热蒸汽直接与筒体接触，除氧器整体工作温度高，金属热疲劳寿命较短。
低负荷/过负荷运行：无头除氧器保证机组在10～110的运行工况下可靠运行；在低于30负荷的恶劣工况下，有头除氧器难以保证出口水含氧量。
使用寿命：无头除氧器大于30年，有头除氧器不超过20年。
从以上的分析和对比看，旋膜无头除氧器采用先进的设计方案和制造工艺，同常规除氧器相比具有很多优点。除氧效果好，可靠性高，能保证各工况下除氧水含氧量≤5μg/L，正常运行时通常在1μg/L左右。适应负荷变化能力强，采用定、滑压运行方式，负荷在额定负荷的10～110％之间变化时均能保证上述除氧效果。内置式无头除氧器启动时不存在常规除氧器启动时振动现象。加热蒸汽从上面下送入，使除氧器整体工作温度降低，金属热疲劳寿命大大提高。此外其系统设计简单，结构紧凑，检修维护方便。工作过程中，排气损失极少，大大节约了运行费用。 |
