                  电动滤水器的结构图说明及安装介绍

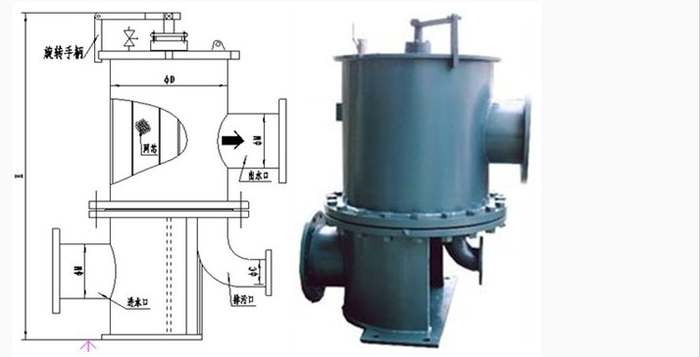

   电动滤水器的基本构造是由壳体、网芯、传动轴系统、电动减速机 、传动轴支架、联轴器、进水口、出水口、排污口、排气口、排水口、电器柜等几部分组成。对滤水器的结构很熟悉的技术人员,才能对滤水器进行拆装。滤水器的基本结构,为了方便客户对电动滤水器选型的充分了解,下图展示电动滤水器的基本结构图:



电动滤水器安装:
   1、电动滤水器安装在用水管道进水管道上,也可安装在循环泵出口,其效果相同。进出水口管处应装截止阀,便于滤水器检修。
   2、电动滤水器在接入380V交流电源前,请务必断开三相空气开关。只有在所有接线完成后,才能接入电动装置和电动阀门的三相电源。在现场按基础落位对应接上进、出水和排污接口。
   3、滤网与凝汽器循环水管进口间距保持100mm以上,如条件许可可在滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。
   4、电动滤水器安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验,检测滤水器减速机排污阀是否接线正确(手动无此操作功能)。
   5、关闭滤水器出水端阀门及排污阀,缓慢打开进水阀门,拧开排气口阀门,排出滤水器内空气,排完后拧紧,并检查各处有无渗漏。
   6、应整机检查各部位和管线有无渗漏。出水阀门也应全部开启,确认无异常后可将滤水器并入系统,投入正常使用。

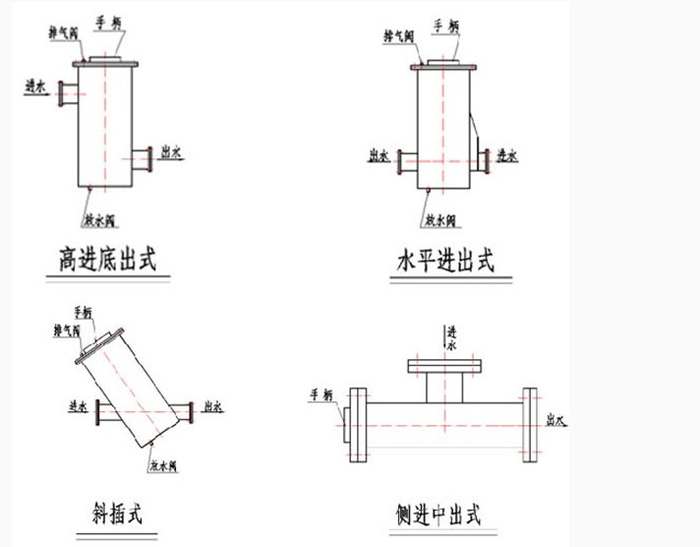

   确定电动滤水器安装位置和安装型式:



电动滤水器安装注意事项
   1、电动滤水器基础必须按当地地耐力和基础荷载做成实体,使滤水器支座底板与基础面全部均匀接触,基础设预埋螺栓,待滤水器安装就位后进行二次灌浆。
   2、电动滤水器安装就位后,必须检查内部是否有遗留物,防止滤网卡死。
   3、进出口法兰、排污法兰、放水法兰等与系统管路相连,装上差压控制装置、放气球阀等附件即可。
   4、安装时应使电动滤水器筒体可靠接地,以免漏电发生危险。
