您现在的位置是:首页—真空除氧器收能器/转换器的技术改造方案?

真空除氧器收能器/转换器的技术改造方案?

一、真空除氧器设备现状:
      贵公司现有10吨蒸汽,欲将20℃常温,加热至50℃、60℃、70℃的热水,现按一台收能转换器计算热焓。
二、真空除氧器选型热焓计算:
1、10T/H蒸汽耗汽量能将多少吨20℃水加热至50℃
进水(常温水)      20℃            焓值i进 =84.476KJ/Kg
出水                 50℃            焓值i出=209.8 KJ/Kg
蒸汽温度210℃       压力0.2 MPa     焓值i蒸汽=2894.9 KJ/Kg
换热效率             η                    0.97
常温水为进水吨数     Q                       T
耗汽量               q                     10T/H
q耗汽量=  Q (i进-i出)
     (i蒸汽-i出水) η
q耗汽量= Q×1000 Kg (209.8KJ/Kg-84.476KJ/Kg)
     (2894.9KJ/Kg -209.8KJ/Kg)×0.97
10X1000 Kg =  Q×1000 Kgx125.324 KJ/Kg
               2604.55 KJ/Kg
Q =10X1000 Kg x2604.55 KJ/Kg
      1000 Kg x125.324 KJ/Kg
Q =207.8T/H
10T/H蒸汽耗汽量能将207.8吨常温水从20℃水加热至50℃。
    2、10T/H蒸汽耗汽量能将多少吨20℃水加热至60℃
进水(常温水)        20℃            焓值i进 =84.476KJ/Kg
出水                  60℃            焓值i出=251.8 KJ/Kg
蒸汽温度210℃        压力0.2 MPa     焓值i进=2894.9 KJ/Kg
换热效率             η                       0.97
常温水为进水吨数      Q                      T
耗汽量                q                     10T/Hq耗汽量=  Q (i进-i出)
     (i蒸汽-i出水) η
q耗汽量= Q×1000 Kg (251.8KJ/Kg-84.476KJ/Kg)
     (2894.9KJ/Kg -251.8KJ/Kg)×0.97
10X1000 Kg =  Q×1000 Kgx167.324 KJ/Kg
              2563.81 KJ/Kg
Q =10X1000 Kg x2563.81 KJ/Kg
      1000 Kg x167.324 KJ/Kg
Q =153.2T/H
10T/H蒸汽耗汽量能将153.2吨常温水从20℃水加热至60℃。
3、10T/H蒸汽耗汽量能将多少吨20℃水加热至70℃
进水(常温水)        20℃            焓值i进 =84.476KJ/Kg
出水                  70℃            焓值i出=293.78 KJ/Kg
蒸汽温度210℃        压力0.2 MPa     焓值i进=2894.9 KJ/Kg
换热效率             η                       0.97
常温水为进水吨数      Q                       T
耗汽量                q                     10T/H
q耗汽量=  Q (i进-i出)
     (i蒸汽-i出水) η
q 耗汽量 = Q×1000 Kg (293.78KJ/Kg-84.476KJ/Kg)
     (2894.9KJ/Kg -293.78KJ/Kg)×0.97
10X1000 Kg =  Q×1000 Kgx209.304 KJ/Kg
              2523.09KJ/Kg
Q =10X1000 Kg x2523.09 KJ/Kg
      1000 Kg x209.304 KJ/Kg
Q =120.6T/H
10T/H蒸汽耗汽量能将120.6吨常温水从20℃水加热至70℃。
三、

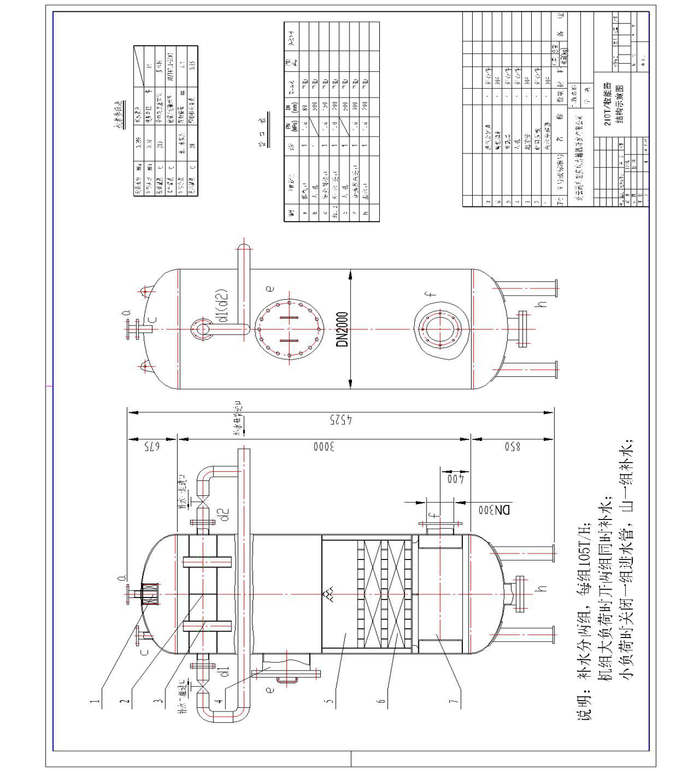

真空除氧器收能器/转换器结构特点:
      真空除氧器收能器/转换器由外壳、新型旋膜器(起膜管)、淋水篦子、蓄热填料液汽网等部件组成。
      1■外壳:是由筒身和冲压椭圆形封头焊制成,供装配和检修时使用,真空除氧器收能器/转换器留配有供检修的人孔;
      2■旋膜器组:由水室、旋膜管、中间隔板、上下堵板组成;
补水、经旋膜器呈螺旋状按一定的角度喷出,形成水膜裙,并与一次加热蒸汽接管引进的加热蒸汽进行热交换,补水经过淋水篦子与上升的加热蒸汽接触被加热到;
      3■淋水篦子:是由数层交错排列的角形钢制作组成,经旋膜段的补水在这里进行二次分配,呈均匀淋雨状落到装在其下的液汽网上;
      4■蓄热填料液汽网:是由相互间隔的扁钢带及一个圆筒体,内装一定高度特制的不锈钢丝网组成,给水在这里与加热蒸汽充分接触,加热至50-70℃。
四、真空除氧器收能器/转换器使用特点
      以10T/H蒸汽耗汽量能将208吨20℃水加热至50℃为例;补水分两组,每组出力105T/H,机组大负荷时开两组同时补水,可补水210T/H,机组小负荷时开一组补水,可补水105T/H。
五、改造效益
      贵公司上一台我公司生产的收能转换器耗用10吨蒸汽:可以208吨20℃常温水加热至50℃;可以153吨20℃常温水加热至60℃;可以120吨20℃常温水加热至70℃。
