您现在的位置是:首页—真空除氧器与大气式低位真空除氧器原理和流程节能效果比较?

真空除氧器与大气式低位真空除氧器原理和流程节能效果比较?

       真空除氧器原理和流程,在比较低位真空除氧器的基础上,工业锅炉采用低位真空除氧器的可行性,并且节能效果十分显著。
       在工业锅炉给水中,氧对锅炉的腐蚀危害很大,为此国家标准GB1576-85“低压锅炉水质标准”中规定2th以上锅炉必须除氧。因此选用一套技术先进、效果可靠操作简便的真空除氧器,对于锅炉的IE常运行尤为重要。
       常用除氧方式有热力除氧和真空除氧器,真空除氧器分为燕汽喷射真空除氧和水喷射真空除氧系统。本文仅介绍低位水喷射真空除氧系统。热力除氧水温在104~105C,其无法用来回收低品位余热;而水喷射真空除氧水温在40C左右,此温升可利用回收低品位余热如锅炉排污热量,它几乎不耗蒸汽,进水温度低,便于充分利用省煤器,降低钢炉排烟温度,是一种理想的除氧方法。
㈠真空除氧器原理
       真空除氧是基于亨利定律.即在封闭容器中,气体在水中的溶解量与该气体在水面上的分压力成正比。水在沸腾时,水面上蒸汽的分压力增加,溶解于水中的气体分压力随之减小,当水面上充满了水蒸汽时,水不再具有溶解气体的能力,水中所溶解的气体就析出。从水的饱和温度特性可知,在真空状态下,低温水也能沸腾,真空除氧就是利用了这一特性达到除氧目的。
㈡真空除氧器与节能

真空除氧器能保证锅炉给水含氧量长期保持在0.1mg/L以下,完全符合GB1576-85标准。真空除氧水温在40七左右,而热力除氧水温在104~105C,故真空除氧能充分利用省媒器,节能效果是十分明显的。下面以1台SHL10-13-An型锅炉为例来看看真空除氧器的节能效果。

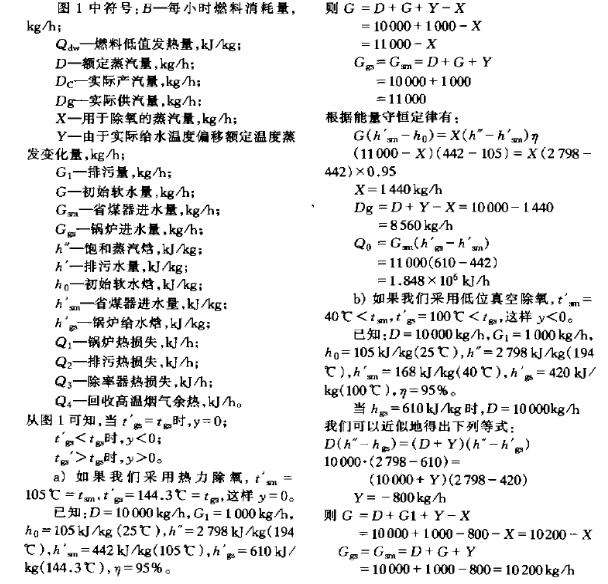

       设1台SHL10-13-An饱和水燕汽锅炉,其排污量为10%,真空除氧器热效率为95%,(包括热损失),查该锅炉热力计算说明书知省煤器规定进水温度为tm=105C ,锅炉给水温度t=144.3C.分别求出热力除氧和真空除氧的耗能量。

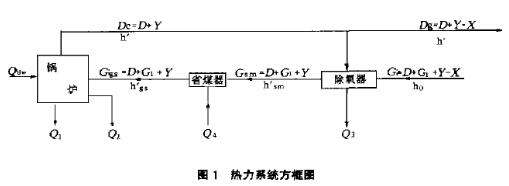

       首先,我们来看一看整个热力系统(图1)
       比较a.b)可知,真空除氧器比热力除氧实际供汽量多8949-8560=389kg/h,其主要原因是真空除氧进水温度低,便于充分利用省煤器,回收热量Q比热力除氧多2.57X10*-1.848X106=7.22X105 k]/h,折合燕汽258kg/h,此外
真空除氧器热损失Q3小于热力除氧,真空除氧水量少于热力除氧等也是节能原因。
       由于真空除氧器比大气式热力除氧器多使用2台水泵,因此还要加上水泵的能耗10kW.h。设1 kW+h=0.4kg标煤;1kg标煤=7kg蒸汽,则实际上真空除氧比热力除氧节约蒸汽为389- 0.4X10X7=360kg/h。
       由于真空除氧水温一般要求在35-40C之间,这一温升可以通过回收低品位余热(如锅炉排污能等),这样节能效果就更为显著。
㈢低位水喷射真空除氧流程

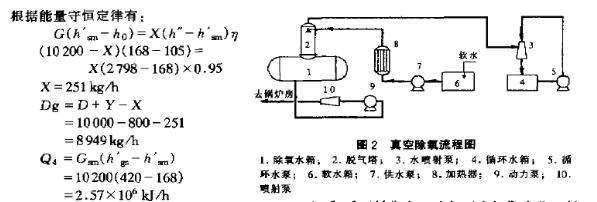

       低位水喷射真空除氧器主要由除氧器(1,2)、水喷射真空泵机组(3,4 ,5)引水泵机组(9,10)加热器(8)等4部分组成,详见图2。
㈣经济分析
       大气式热力除氧器投资约2万元,低位真空除氧投资约5万元,从表面上看,开始投资时低位真空除氧多3万元。但从下面节能分析看,采用低位真空除氧可在短期内收回投资效益是显著的。
       从以上节能分析可知,低位真空除氧每小时节约蒸汽360kg/h,若每年按310d计,每天按16h计,则全年节约燕汽:0.165x;16X310=1785.6t/a,按每吨汽60元计,共节约:60X1785.6=107136元/么≈10.7万元/2。也就是说可在半年内收回全部投资。以上仅是节能一项,此外,采用低位真空除氧变高位安装为低位安装,减少了锅炉房土建投资,这一效益也是不小的,由于采用低位真空除氧,减少了管路腐蚀,所有这些都显示了低位真空除氧的优越性,节能效果是明显的。
